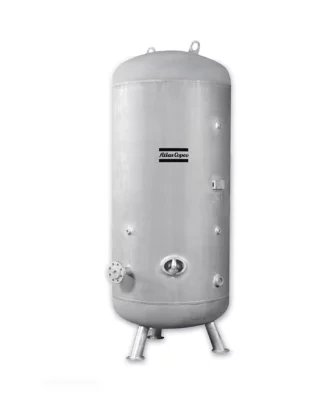

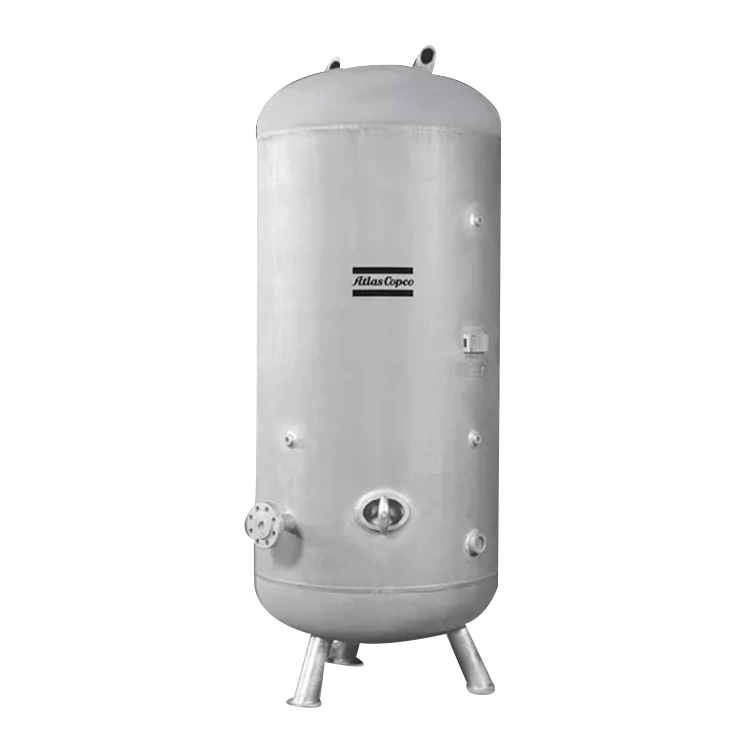

HTA High-Pressure Air Storage Tank

Pagtitipid ng Enerhiya para sa Mga Application na Mataas ang Presyon

Ang HTA high-pressure air storage tank ng Atlas Copco ay nagbibigay ng naka-compress na hangin sa pare-parehong presyon sa pamamagitan ng pag-iimbak ng naka-compress na hangin upang matugunan ang pinakamataas na pangangailangan. Sa pamamagitan ng pag-iwas sa labis na load/unload cycles, nakakatipid sila ng enerhiya at nagpapahaba ng buhay ng air compressor. Ang mga HTA ay perpekto para sa mga high-pressure na application.

Angkop para sa iba't ibang mga kondisyon sa larangan

Ang HTA ay maaaring gumana nang epektibo sa mga ambient na temperatura mula -10°C/14°F hanggang +55°C/131°F, at angkop para sa paghawak ng mahalumigmig at mainit na naka-compress na hangin. Opsyonal ang condensate drain.

Mataas na pagiging maaasahan

Ginagamit namin ang finite element dynamic na paraan ng pagkalkula para kalkulahin ang resistensya, stress, pulsation, at vibration, at idisenyo ang HTA batay sa mga resulta ng kalkulasyon, na nagbibigay ng natitirang pagiging maaasahan (CE 97/23 – ASME section VIII, div 3).

Mga Kalamangan sa Teknolohikal

Mga Kalamangan sa Teknikal

■Ligtas na Pagpili

Ang mga tangke ng gas ng HTA ay madaling tugma sa mga compressor na idinisenyo para sa 45 bar pressure at 55°C/131°F na temperatura.

■Matatag na Konstruksyon

Ang mga ligtas na hot-dip galvanized na tangke ng metal ay nag-aalok ng mahusay na proteksyon.

■ Madaling Pag-install

Nilagyan ng madaling ma-access na mga mounting hole para sa maginhawang pag-install.

Ano ang Air Receiver Tank?

Ang mga air receiver tank, kung minsan ay tinatawag na compressed air storage tank, ay isang mahalagang bahagi ng mga compressed air system. Ang kanilang pangunahing layunin ay pansamantalang mag-imbak ng naka-compress na hangin upang matugunan ang pinakamataas na pangangailangan ng system at i-optimize ang kahusayan sa pagpapatakbo ng halaman.

Ang Papel ng Air Storage Tank

Sa teoryang pagsasalita, ang iyong air compressor unit ay maaaring gumana nang walang air receiving tank. Gayunpaman, ang kawalan ng isang bahagi sa sistema ng hangin ay magpapataas ng mga siklo ng paglo-load at pagbaba ng karga ng compressor, na nagpapataw ng mas mabigat na pasanin dito. Mahalagang tandaan na ang cycle ng loading at unloading ay nakasalalay sa mga pagbabago sa demand sa loob ng iyong pasilidad.

Ang Air Storage Tank ay gumaganap ng isang mahalagang papel sa mga pneumatic system. Ginagamit ang mga ito upang mag-imbak ng naka-compress na hangin bago ito pumasok sa pipeline system o kagamitan. Sa madaling salita, ang air receiving tank ay nagsisilbing buffer sa pagitan ng compressor at ng mga pagbabago sa presyon na dulot ng mga pagbabago sa demand.

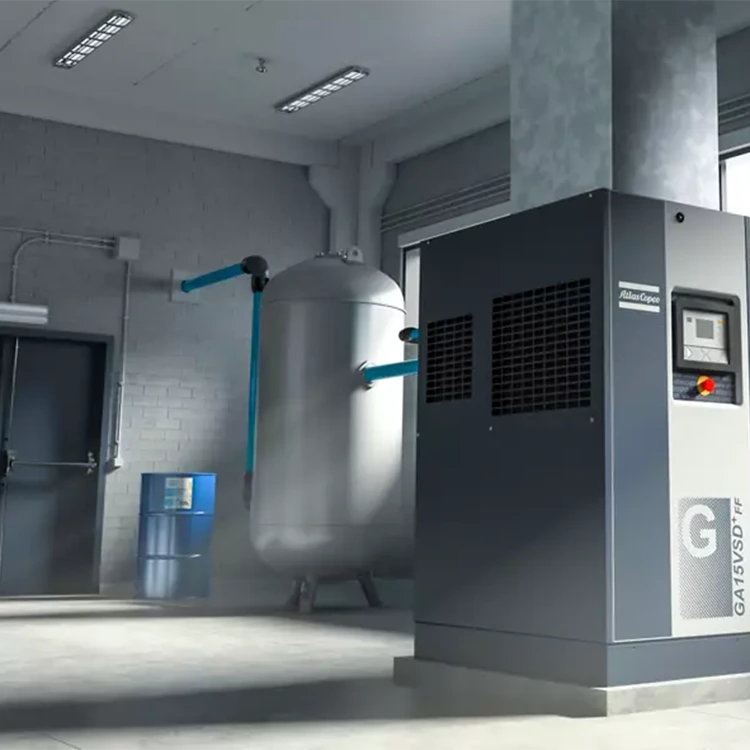

Ang ilang mga air compressor ay "naka-mount sa tangke", na nangangahulugang ang mga ito ay ibinigay bilang isang kumpletong yunit at naka-install sa ibabaw ng tangke ng pagtanggap ng hangin. Ang paggamit ng mga tank-type air compressor ay hindi lamang nakakatipid ng espasyo ngunit binabawasan din ang paunang gastos sa pag-install na kinakailangan para sa pag-install ng mga indibidwal na dryer. Ang pagsasaayos na ito ay napaka-pangkaraniwan sa maliliit na air compressor, at ang output power ay karaniwang hindi lalampas sa 26 kilowatts (o 35 horsepower). Ang malalaking air compressor ay hindi angkop para sa mga disenyo ng pag-install ng tangke dahil ito ay magreresulta sa isang top-heavy setup, na posibleng magdulot ng mga panganib sa kaligtasan.

Ang paggamit ng mga air receiver sa mga pneumatic system ay maaaring mabawasan ang labis na sirkulasyon at matiyak ang patuloy na presyon ng hangin, na mahalaga para sa pagpapanatili ng kahusayan ng mga compressor at pagpapahaba ng kanilang buhay ng serbisyo.

Mga Uri ng Air Receiver

Mayroong iba't ibang uri ng mga air receiver upang matugunan ang mga partikular na pangangailangan sa aplikasyon. Kabilang sa mga pinaka-karaniwan ay ang mga wet air receiver at dry air receiver.

Mag-install ng wet air receiver sa pagitan ng air compressor at ng dryer. Ang mga tangke ng imbakan na ito ay nag-iimbak ng hindi ginagamot na naka-compress na hangin at tumutulong na alisin ang moisture bago pumasok ang hangin sa drying system, na gumaganap ng isang mahalagang papel sa pagpapahusay ng pagganap ng dryer. Ang hakbang na ito ay maaaring matiyak ang pagpapabuti ng kahusayan ng proseso ng pagpapatayo.

Sa kabilang banda, ang dry air receiver ay nag-iimbak ng naprosesong naka-compress na hangin at kadalasang naka-install pagkatapos ng air compressor at dryer. Ang kanilang pangunahing pag-andar ay upang mapanatili ang integridad ng tuyong hangin at matiyak ang matatag at maaasahang pagganap ng system.

Paano Tamang Pumili ng Air Receiver Tank?

Ang isang magandang panuntunan para sa pagpili ng tangke ng imbakan ng hangin ay upang payagan ang 3-4 na galon ng hangin sa bawat rate ng daloy ng CFM, o 10-15 litro bawat litro ng naka-compress na hangin bawat segundo, depende sa uri ng air compressor na ginamit at ang aplikasyon. Katulad ng pagpili ng air compressor, maraming salik ang dapat isaalang-alang kapag tinutukoy ang naaangkop na mga detalye ng tangke ng air receiver para sa iyong system. Ang mga sumusunod na kadahilanan ay lubos na inirerekomenda:

Pagbabawas ng pagbabagu-bago/pagbaba ng presyon: Ang tangke ng pagtanggap ng hangin ay ginagamit upang mabawasan ang pagbabagu-bago ng presyon na maaaring makaapekto sa proseso ng produksyon at kalidad ng produkto. Kapag pumipili ng tamang air receiving tank para sa iyong compressor, dalawang halaga ang kailangang tandaan: ang output pressure ng compressor at ang mga kinakailangan sa aplikasyon sa punto ng paggamit. Pakitandaan na ang naka-compress na hangin na nakaimbak sa tangke ng pagtanggap ng hangin ay kapaki-pakinabang lamang kapag ang presyon nito ay sapat upang suportahan ang kaukulang proseso. Samakatuwid, ang tagal kung saan ang air receiving tank ay nagbibigay ng gas sa presyon na kinakailangan ng end user/equipment (sa ilang minuto) ay dapat isaalang-alang.

Matugunan ang Panandaliang Peak na Mga Demand ng Hangin: Kung ang compressed air demand ay kapansin-pansing nagbabago sa buong araw, ang peak demand ay dapat isaalang-alang upang matiyak na ang presyon ng system ay hindi bababa sa mga pinahihintulutang antas. Ang mga Air Storage Tank ay nagbibigay ng imbakan upang matugunan ang mga panandaliang pangangailangan ng peak air na hindi matugunan ng compressor. Ang iyong mga kinakailangan sa hangin ay maaaring mag-iba depende sa oras ng araw, mga iskedyul ng shift, o kahit pambihirang mga pangangailangan (tulad ng paminsan-minsang paggamit ng mga sandblasting machine o abrasive media jetting machine). Ang masusing pag-unawa sa iyong compressed air application, kinakailangang airflow rate (CFM o liters per second), at ang inaasahang peak pressure ng iyong system ay lubos na kapaki-pakinabang, dahil tinutukoy nito kung gaano karaming compressed air flow ang kailangan upang maiwasan ang mga kakulangan sa hangin sa anumang bahagi ng proseso.

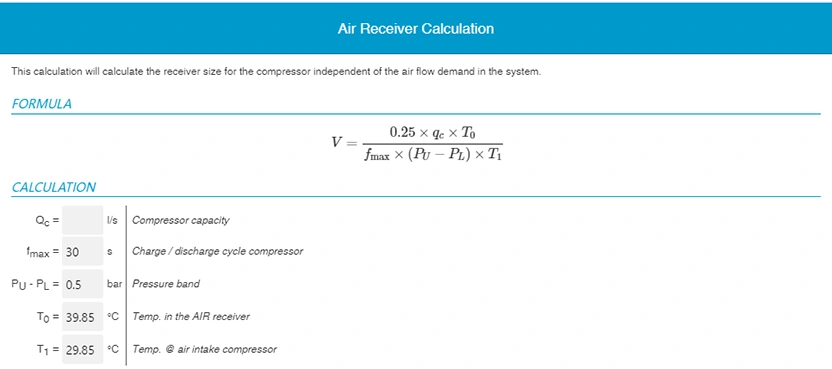

Pagkalkula ng Air Receiver
