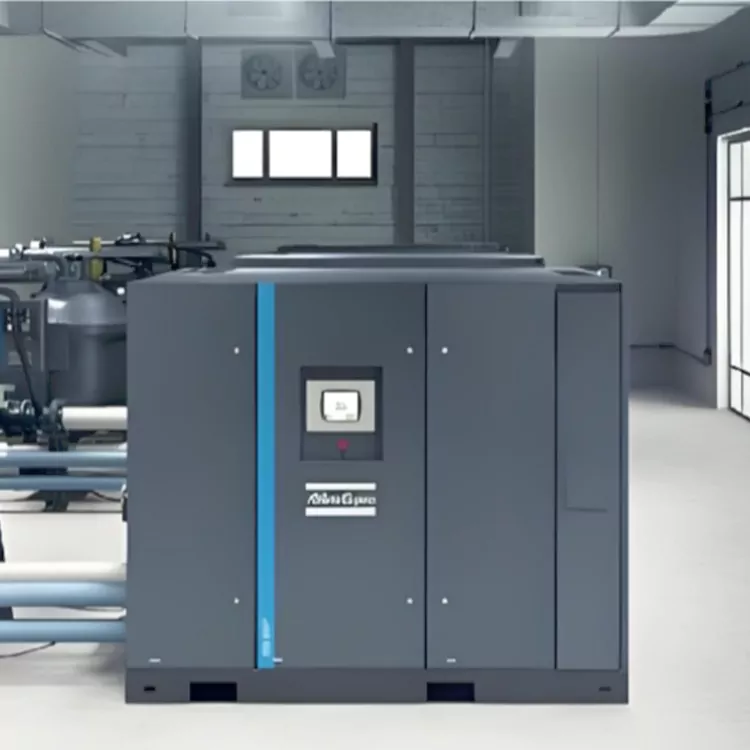

VSD Variable Frequency Air Compressor

Pangunahing Kalamangan

Mataas na pagiging maaasahan

Ang VSD Variable Frequency Air Compressor ay partikular na idinisenyo para sa tuluy-tuloy na operasyon.

Maaari itong gumana nang maaasahan sa mga temperatura hanggang 46 ° C/115 ° F.

Maaaring bawasan ng variable frequency starting ang stress sa mga pangunahing bahagi at babaan ang starting current.

Standard na nilagyan ng high-temperature thermostatic valve.

Mababang gastos sa pagpapatakbo

Ang teknolohiya ng VSD ay maaaring makamit ang pagtitipid ng enerhiya ng hanggang 35%.

IE4 high-efficiency oil-cooled permanent magnet (PM) motor.

Ang mga advanced na bahagi ay naghahatid ng mas maraming hangin na may mas mataas na kahusayan.

Madaling i-install at mapanatili

Available ang mga bersyon ng pag-install na nakatayo sa sahig o tank-mount para sa pagpili.

Tinitiyak ng mas maliit na espasyo sa sahig ang flexibility ng pag-install.

Ang mga pangunahing bahagi, oil separator at filter ay madaling mapanatili at patakbuhin.

Kami ay isang propesyonal na tagagawa ng air compressor at supplier sa China. Maligayang pagdating sa pagkonsulta at pagbili.

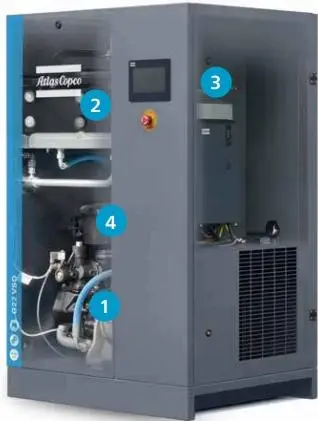

Variable frequency drive

1. High-efficiency drive system

Ang drive system ay gumagamit ng high-efficiency permanent magnet motors (IPM), na sumusunod sa pamantayan ng IE4.

Ang makatwiran at magandang disenyo ay maaaring makamit ang mahusay na epekto ng paglamig ng langis.

Proteksyon ng IP54.

2. W-shaped fin cooling system

Tinitiyak ng disenyo ng W-fin ang maaasahang operasyon sa ilalim ng malupit na mga kondisyon.

Maaaring mapahusay ng mga tagahanga ng axial flow ang pagganap ng paglamig.

3. De-koryenteng kabinet

Advanced na touchscreen controller.

Ang frequency converter, na espesyal na idinisenyo para sa mga air compressor, ay maaaring magbigay ng self-regulating control sa mga abnormal na sitwasyon.

4. Matibay na mga filter ng langis/mga separator ng langis

Ang filter ng langis ay nilagyan ng pinagsamang bypass valve.

Bakit kailangan natin ng VSD?

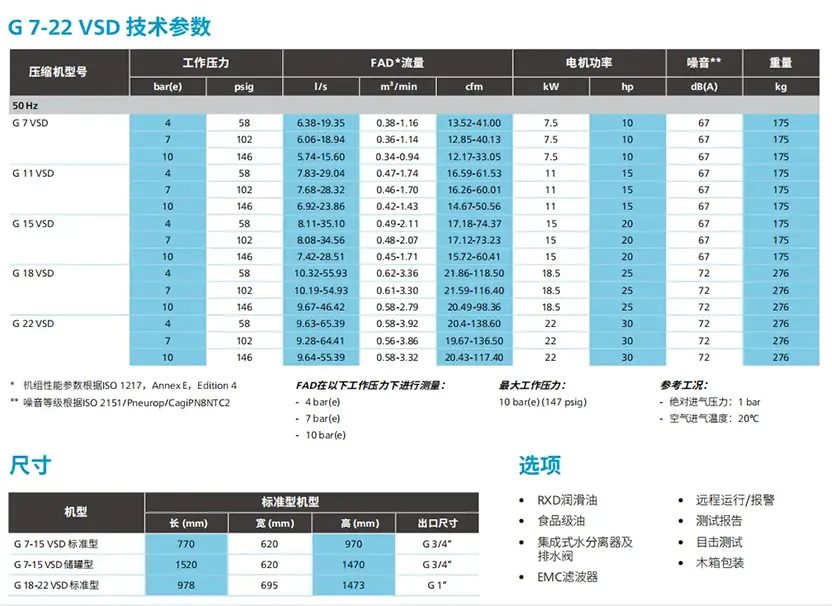

Ang teknolohiya ng variable-speed drive ng G7-22 VSD ay nagbibigay-daan sa bilis ng motor ng compressor na tumugma sa iyong air demand.

Kung ikukumpara sa tradisyonal na loading/unloading machine, ang VSD Variable Frequency Air Compressor ay makakatipid ng hanggang 35%* ng enerhiya. Bilang karagdagan, ang oil-cooled na permanenteng magnet na motor ng GVSD ay maaaring magsimula at huminto sa ilalim ng buong presyon ng system nang hindi nag-aalis. Tinatanggal din nito ang pinakamataas na kasalukuyang epekto sa panahon ng pagsisimula.

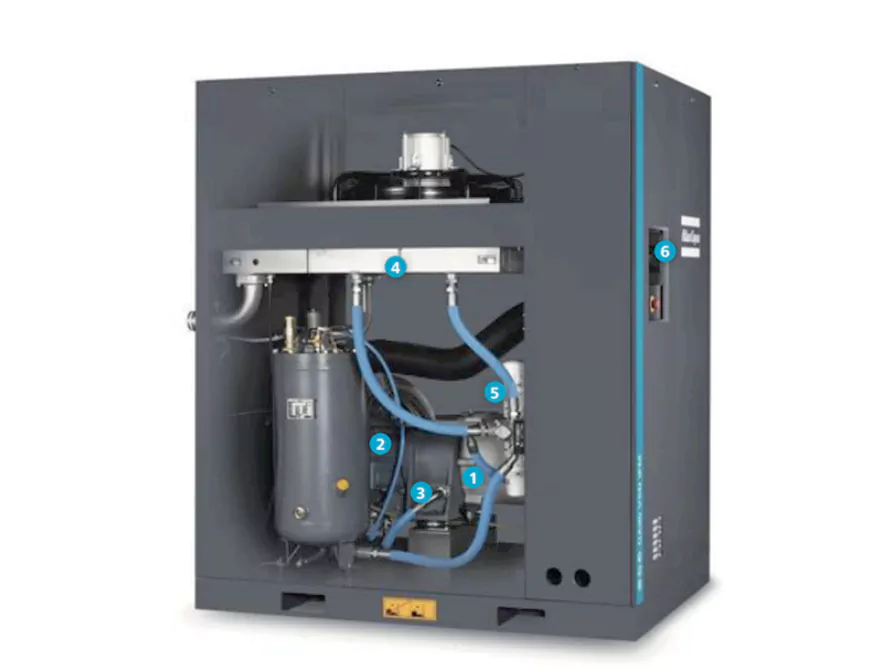

Mga tampok ng produkto

① Mas maliit na espasyo sa sahig

Ang VSD Variable Frequency Air Compressor ay nakakatipid ng mas maraming espasyo sa pag-install at makakapag-install ng mas maraming makina sa loob ng limitadong espasyo.

② Screw host

· Asymmetric rotor profile at maingat na piniling mga bearings.

· Ang mga rotor na may mataas na pagganap ay makabuluhang bawasan ang mga gastos sa pagpapatakbo.

③ Mahusay na pampalamig

Ang temperatura ng tambutso ng ulo ng makina ay nasa isang makatwirang saklaw, na binabawasan ang mga pagkawala ng downtime na dulot ng mataas na temperatura.

Ang core ng stainless steel water cooler ay may mas malakas na corrosion resistance.

Binabawasan ng na-optimize na disenyo ang mga gastos sa pagpapanatili at tinitiyak ang mas maaasahang pagganap.

④ High-efficiency na separator ng langis at gas

Bawasan ang pagbaba ng presyon at babaan ang pagkonsumo ng enerhiya.

Mababang pagkonsumo ng gasolina, pinababang gastos sa pagpapanatili, at mas mahabang buhay ng serbisyo.

Ang mahusay na dinisenyong oil at gas separator ay binabawasan ang nilalaman ng langis at pinahuhusay ang katatagan.

⑤ Mataas na kahusayan ng motor

Ang mataas na kahusayan na IE3 motor (F-class insulation) ay maaaring matiyak ang tuluy-tuloy na normal na operasyon kahit na sa malupit na kapaligiran.

Maaari din nitong matiyak ang pangmatagalang matatag na operasyon sa malupit na kapaligiran.

⑥Ang sistema ng kontrol ng MK5&SmartLink ng Elektronikon

Ang malinaw at tuwirang mga tagubilin ay nagbibigay-daan sa iyong mas mabilis na makabisado ang mahahalagang Setting at data.

Subaybayan ang katayuan ng pagpapatakbo at pagpapanatili ng kagamitan.

Maaaring malayuang subaybayan ng SmartLink ang operating status ng compressor.

⑦ Maginhawang pag-install, paggamit at pagpapanatili

Walang kinakailangang pundasyon para sa chassis, madaling i-install.

Ganap na pinagsama, tahimik na hood.

Maginhawa para sa transportasyon at simpleng pagpapanatili.

Atlas: Ano ang mga natatanging tampok ng pinagsamang G(L)VSD ng Copco?

1. Maaaring kontrolin ng Elektronikon ang compressor at ang integrated frequency converter, kaya tinitiyak ang kaligtasan ng kagamitan.

2. Ang presyon ng pagtatrabaho ay maaaring malayang mapili mula 3.5 hanggang 10bar, sa gayon ay binabawasan ang mga gastos sa kuryente.

3. Ang frequency converter at motor ay espesyal na idinisenyo (nilagyan ng proteksyon ng bearing) upang makamit ang mataas na kahusayan sa loob ng pinapayagang hanay ng pagkakaiba-iba ng bilis.

4. Ang espesyal na idinisenyong variable-frequency na motor ay sapat upang matugunan ang mga kinakailangan sa paglamig ng motor at ng compressor.

5. Ang lahat ng Atlas Copco G(L)VSD compressor ay sumailalim sa pagsubok at sertipikasyon ng EMC. Ang pagpapatakbo ng compressor ay hindi makakaapekto sa mga panlabas na aparato, at kabaliktaran.

6. Partikular na idinisenyo para sa mga mekanikal na pagpapabuti, inaalis nito ang pag-aalala ng vibration sa loob ng frequency conversion range.

7. Tanggalin ang "speed window" na hindi nakakatulong sa pagtitipid ng enerhiya at matatag na presyon ng pagtatrabaho. Ang hanay ng pagsasaayos ng dami ng gas ay 30% hanggang 100%.

8. Ang pressure band ng pipeline network ay pinananatili sa loob ng saklaw na 0.10 bar at 1.5 psi.

Bakit pipiliin ang Atlas Air Compressor?

Mahusay

Ang napakahusay na mga compressor ng serye ng VSDiPM ay nakakatipid ng average ng hanggang 35%* ng enerhiya kumpara sa mga compressor na pinapatakbo sa mga tinukoy na bilis

Ang grado ng kahusayan ng motor ay katumbas ng pamantayan ng IE4, na may direktang pagmamaneho, na higit na binabawasan ang pagkawala ng kahusayan sa enerhiya

Ang natatanging disenyo ng intake valve ay nagpapaliit sa pagbaba ng presyon ng intake at pagkawala ng hangin

Matalino

Compressor dedikado dalas converter, variable bilis regulasyon upang matugunan ang mga kinakailangan sa operasyon ng iba't ibang mga kondisyon sa pagtatrabaho

Ang Elektronikon touchscreen controller ay ginagawang mas simple ang pagsubaybay at pagpapanatili

Ang modular na disenyo ay nakakatugon sa iba't ibang mga kinakailangan sa pagganap at isang mataas na rate ng paggamit ng materyal

Maaasahan

Ang ganap na nakapaloob na variable frequency drive chain na disenyo ay nagsisiguro ng maaasahang operasyon sa malupit na kapaligiran

Modular na disenyo, gamit ang maaasahang mga bahagi na na-verify sa mga mature na modelo

Ang cooler ay gumagamit ng isang corrugated fin na disenyo, na maaaring matiyak ang matatag na pag-aalis ng init ng makina kahit na sa malupit na kapaligiran

Ang Atlas Copco ay nagkumpara ng maraming device at nagsagawa ng mga pangmatagalang pagsusuri upang mapagtanto na ang GAVSD IPM ay nakakatipid ng average na higit sa 35% na mas maraming enerhiya kaysa sa GA fixed-frequency na modelo.

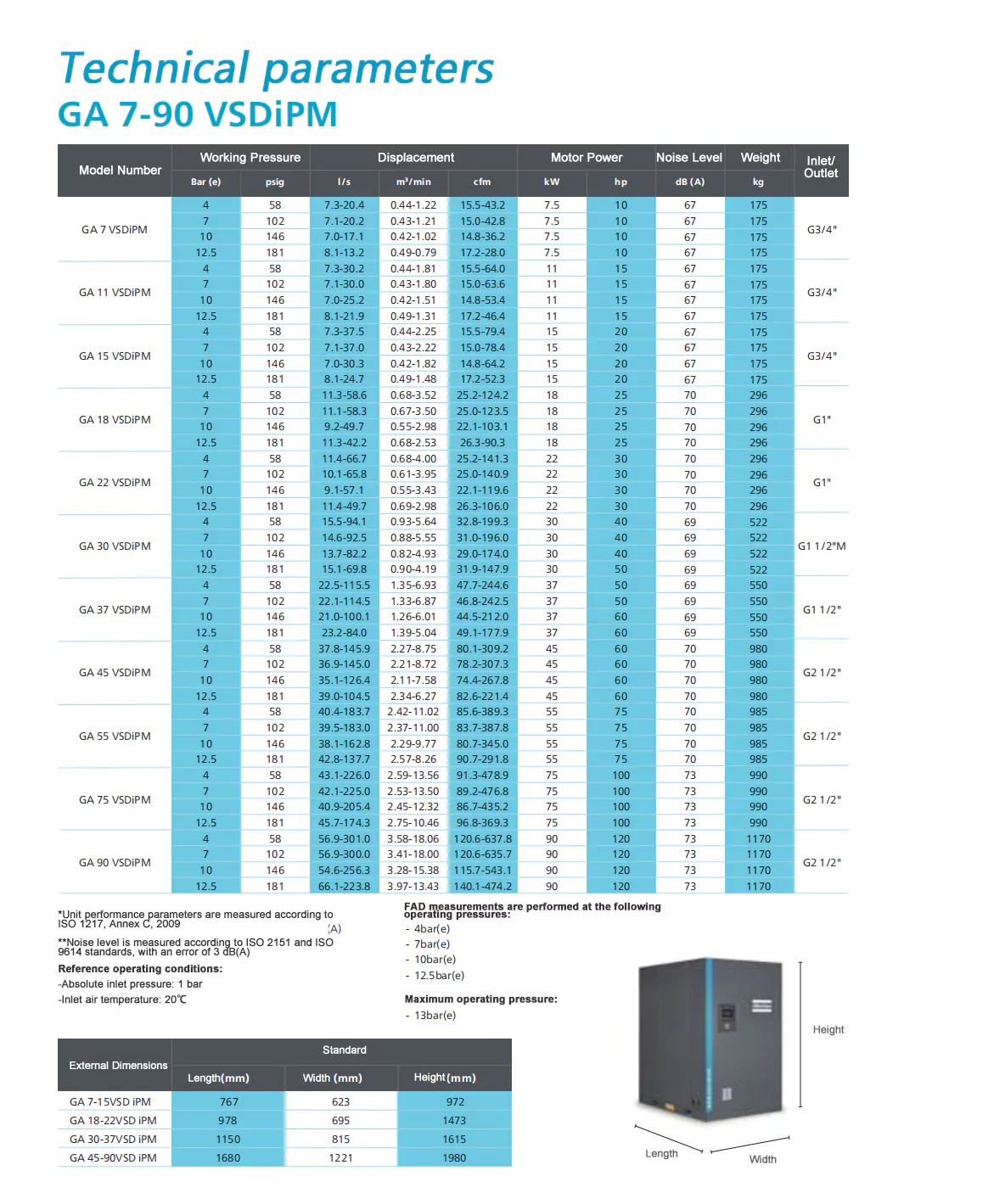

GA7-22 VSDiPM

Napakagandang pagmamaneho, matalinong kontrol

Ang GA30-90VSDiPM ay isang tunay na nakakatipid ng enerhiya na inverter air compressor para sa iyo. Ang makabagong sistema ng pagmamaneho nito at dedikadong disenyo ng inverter para sa mga air compressor ay makakapagtipid sa iyo ng hanggang 35% ng enerhiya, na tinitiyak ang napapanatiling produksyon at makabuluhang binabawasan ang iyong mga gastos sa pagpapatakbo.

① Permanent magnet (iPM) motor

· Ang antas ng kahusayan ay katumbas ng pamantayan ng IE4

· Ang espesyal na disenyo ng daanan ng langis ay ginagawang mas mahusay ang paglamig

· Ang motor ay may isang klase ng proteksyon na IP66 at isang klase ng pagkakabukod ng H

· Oil-cooled na motor, hindi kailangan ng cooling fan

② Rotor ng compressor

· Dinisenyo at ginawa ng Atlas Copco

· Maaasahan, mahusay at tahimik

③ High-efficiency drive system

· Mahusay at maaasahang direktang pagmamaneho (GA45-75VSDIPM)

· Makabagong sistema ng paghahatid ng gear, madaling mapanatili (GA90VSDIPM)

· Ganap na selyadong motor na pinalamig ng langis

④ Klasikong sistema ng paglamig

· Independent na oil cooler at aftercooler

· Tinitiyak ng corrugated fin design ang matatag na operasyon ng compressor sa malupit na kapaligiran

· Tinitiyak ng high-flow axial fan ang superior cooling performance

· Tinitiyak ng mas mababang temperatura ang mahusay na operasyon

⑤ Matibay na sistema ng pagsasala ng langis/paghihiwalay ng langis

· Ang filter ng langis ay nilagyan ng bypass valve

· Umiikot na disenyo, madaling mapanatili

⑥Elektronikon Touchscreen controller

· Ito ay nilagyan ng isang matalinong algorithm upang i-optimize ang presyon ng system at bawasan ang pagkonsumo ng enerhiya ng buong makina

· Remote control, alarm output, maintenance at servicing plan, at network diagnosis ay available lahat

· Ito ay nilagyan ng Smartlink remote diagnosis upang subaybayan ang real-time na status ng system

⑦ Nakalaang Neos frequency converter (angkop para sa GA 45-90 VSDiPM)

· Espesyal na frequency converter para sa permanenteng magnet variable frequency air compressors

· Proteksyon ng grado IP5x

· Tinitiyak ng matibay na aluminum casing ang matatag na operasyon sa ilalim ng malupit na mga kondisyon

· Modular na disenyo, compact na istraktura, pagiging simple at user-friendly

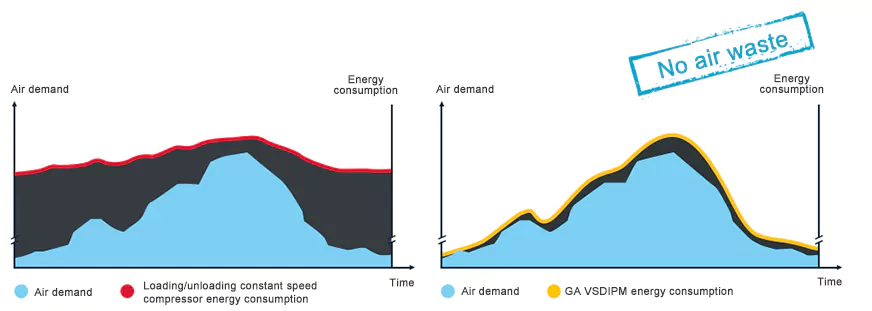

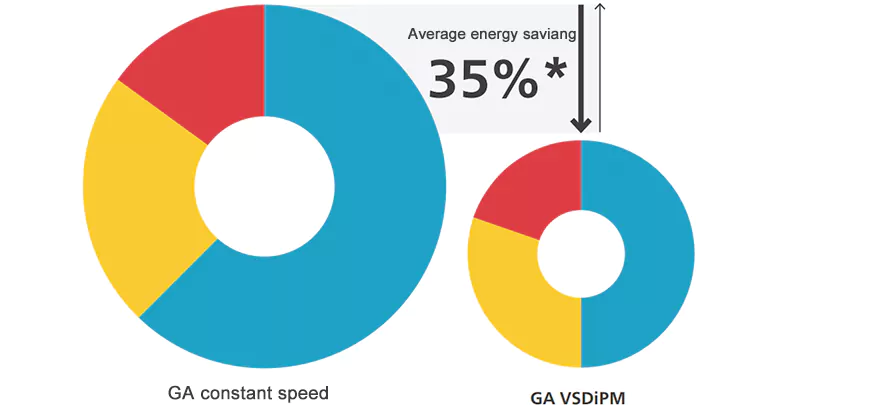

Ang VSDiPM ay makakatipid ng hanggang 35%* ng enerhiya

Ang serye ng VSDiPM ng Atlas Copco ay maaaring awtomatikong ayusin ang bilis ng motor upang tumpak na makontrol at matugunan ang mga kinakailangan sa paggamit ng gas ng mga customer. Kung ikukumpara sa mga compressor na hinihimok ng tinukoy na bilis, ang VSD Variable Frequency Air Compressor ay nakakatipid ng average na hanggang 35% ng enerhiya.

Bakit pipiliin ang teknolohiyang variable speed ng Atlas Copco?

Kapag ang demand ng gas ay mabilis na nagbabago (20%-100%), ang average na pagtitipid ng enerhiya ay maaaring umabot ng hanggang 35%*

Ang Elektronikon® controller ay maayos na inaayos ang bilis ng motor bilang tugon sa mga pagbabago sa presyon

Walang basura mula sa kawalang-ginagawa o pagpapaalam

Ang compressor ay maaaring magsimula / huminto sa buong presyon nang walang anumang pag-aalis ng basura

Walang peak starting current, at wala itong epekto sa power grid

Sa pamamagitan ng malalim na pagsisiyasat at pagsukat, napag-alaman na ang pangangailangan para sa naka-compress na hangin sa karamihan ng mga kapaligiran ng produksyon ay mabilis na nagbabago sa araw-araw, lingguhan at buwanang batayan, at ang supply ng gas ng mga compressor ay kapansin-pansing nagbabago kasabay ng mga pagbabago sa demand para sa compressed air.

Ang Atlas Copco ay nagkumpara ng maraming device at nagsagawa ng mga pangmatagalang pagsusuri upang mapagtanto na ang GAVSD IPM ay nakakatipid ng average na higit sa 35% na mas maraming enerhiya kaysa sa GA fixed-frequency na modelo.
