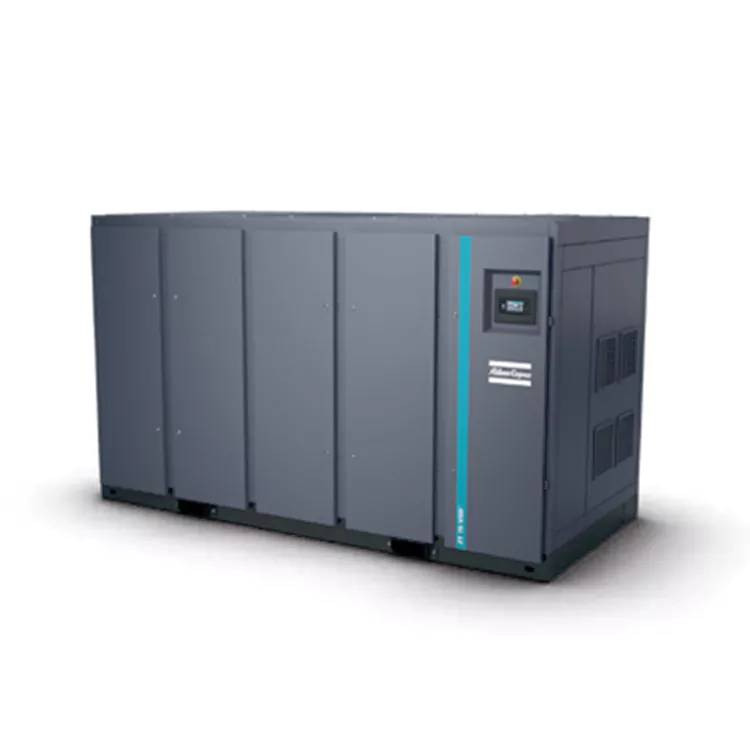

Oil-Free Screw Air Compressor

Mga Pangunahing Parameter

Pag-alis: 4.2-148.5m³/min

Kapangyarihan: 55-900kw

Pamantayan sa Industriya

Ginagamit ang walang langis na hangin sa malawak na hanay ng mga industriya kung saan ang kalidad ng hangin ay kritikal sa mga panghuling produkto at proseso ng produksyon, kabilang ang pagkain at inumin, mga parmasyutiko, petrochemical, semiconductors at electronics, medikal, automotive na pagpipinta, at mga tela. Sa mga hinihinging application na ito, kahit na ang minutong kontaminasyon ng langis ay maaaring humantong sa magastos na downtime o pagkasira ng produkto.

Pioneer sa Oil-Free Air Technology

Sa nakalipas na 60 taon, ang Atlas Copco ay nakatuon sa pagsasaliksik at pagpapaunlad ng Oil-Free Screw Air Compressor na teknolohiya, na naglulunsad ng maraming oil-free air compressor at blower upang magbigay sa mga customer ng malinis na hangin. Sa pamamagitan ng patuloy na pagsasaliksik at pag-unlad, muling nakamit ng Atlas Copco ang isang bagong milestone, na naging unang air compressor manufacturer na matagumpay na nakamit ang CLASS 0 certification.

Pag-aalis ng mga Panganib

Upang matugunan ang mahigpit na mga kinakailangan ng mga customer nito, inatasan ng Atlas Copco ang kilalang organisasyon ng pagsubok na TÚV na subukan ang mga compressor at blower na walang langis nito. Gumamit ang TÚV ng mahigpit na mga pamamaraan ng pagsubok, sinusuri ang lahat ng posibleng anyo ng langis sa malawak na hanay ng temperatura at presyon, at walang nakitang bakas ng langis sa output airflow.

Mature Z oil-free screw technology, ZR water-cooled na mga modelo

①Premium na walang langis na compressor head

• Tinitiyak ng natatanging disenyo ng Z-type seal ang malinis, mataas na kalidad na naka-compress na hangin na walang langis.

• Tinitiyak ng premium na rotor coating ng Atlas Copco ang mataas na kahusayan at tibay.

• Cooling jacket.

②Advanced Elektronikon® Unit Controller

• Parehong kinokontrol ang Oil-Free Screw Air Compressor at dryer nang sabay-sabay sa pamamagitan ng integrated control system.

• Nagbibigay ng pangkalahatang pagsubaybay sa katayuan ng pagganap ng system sa pamamagitan ng mga proactive na tagubilin sa pagpapanatili, mga fault alarm, at mga function ng pagsara ng kaligtasan.

• Maramihang mga wika ng display na magagamit.

• Partikular na idinisenyo para sa koneksyon sa ES system horizontal control,

isinama sa karaniwang mga protocol ng komunikasyon ng serye.

③Add/Unload Valve

• Walang kinakailangang panlabas na suplay ng hangin.

• Mechanically interlocked inlet at vent valves.

• Napakababa ng kapangyarihan sa pagbabawas.

④High-efficiency cooler at water separator

• Corrosion-resistant stainless steel tube bundle.

• Lubos na maaasahang robotic welding; walang tagas.

• Mga palikpik na hugis-bituin na aluminyo para sa mas mataas na lugar ng pagpapalitan ng init.

• Ang water separator na dinisenyo ng labirint ay epektibong naghihiwalay sa condensate mula sa naka-compress na hangin.

⑤High-efficiency na motor + VSD

• Pinipigilan ng TEFC IP55 motor ang pagpasok ng alikabok at kemikal.

• Patuloy na operasyon sa ilalim ng malupit na kondisyon ng temperatura sa paligid.

• Direktang pagtitipid ng enerhiya na hanggang 35% gamit ang variable frequency drive (VSD) na motor.

• Naaayos na saklaw ng rate ng daloy mula 30% hanggang 100%.

Ipinagmamalaki ng ZT air-cooled na modelo ang komprehensibo at pambihirang disenyo.

①Ginagamit ang AGMA A5/DIN Grade 5 gears

• Mahabang buhay ng serbisyo

• Mababang pagkawala ng transmission, pagbabawas ng ingay at panginginig ng boses.

②Premium na Oil-Free Compressor Rotor

• Ang premium na walang langis na rotary screw compressor ay naghahatid ng mataas na kalidad na hangin.

• Tinitiyak ng superior na rotor coating at cooling jacket ang pangkalahatang kahusayan ng compressor.

③Superior Rotor Bearing

• Panatilihin ang mataas na katatagan sa ilalim ng iba't ibang kondisyon ng pagkarga.

• Madaling umangkop sa mga variation ng pag-load.

④High-efficiency na air cooler

• Stainless steel precooler na may heat sink.

• Mahusay na pagganap ng pagpapalitan ng init.

• Madaling linisin.

• Mababang-ingay, mababang-enerhiya na radial cooling fan.

⑤Integrated na VSD

• Direktang pagtitipid ng enerhiya na hanggang 35% sa tulong ng isang variable frequency drive (VSD) na motor.

• Makabuluhang nabawasan ang mga pagkalugi sa pagbabawas.

• Walang pagbubuhos, na pumipigil sa naka-compress na hangin na masayang sa atmospera.

• Saklaw ng pagsasaayos ng rate ng daloy na 30% hanggang 100%.

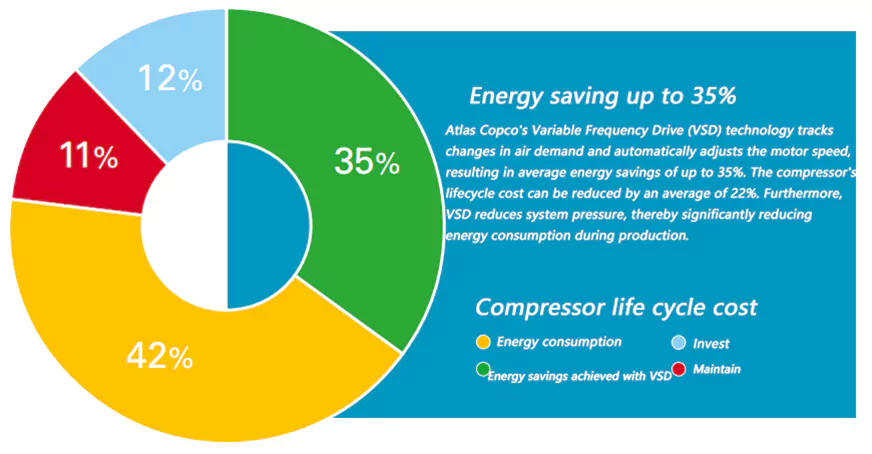

Variable Frequency Drive (VSD): Pagbabawas ng Gastos sa Enerhiya

Ang pagkonsumo ng enerhiya ay higit sa 80% ng kabuuang halaga ng lifecycle ng isang Oil-Free Screw Air Compressor. Higit pa rito, ang kuryenteng ginagamit sa produksyon ng compressed air ay nagkakahalaga ng higit sa 40% ng kabuuang gastos sa kuryente ng isang pabrika. Upang mabawasan ang mga gastos sa enerhiya, pinasimunuan ng Atlas Copco ang teknolohiyang Variable Frequency Drive (VSD) sa industriya ng compressed air. Ang VSD ay hindi lamang nakakatipid ng malaking halaga ng enerhiya ngunit pinoprotektahan din ang kapaligiran para sa mga susunod na henerasyon. Salamat sa patuloy na pamumuhunan sa teknolohiyang ito, nagagawa ng Atlas Copco na mag-alok ng pinakamalawak na hanay ng mga integrated VSD compressor sa merkado.

Ang mga natatanging tampok ng Atlas Copco integrated VSD

1. Elektronikon* sabay-sabay na kinokontrol ang compressor at integrated inverter, na tinitiyak ang ligtas na operasyon.

2. Nag-aalok ang VSD ng flexible pressure selection mula 4-10 bar, na nagpapababa ng mga gastos sa kuryente.

3. Ang custom-designed na inverter at motor (na may protektadong bearings) ay nagbibigay ng mataas na kahusayan sa buong saklaw ng bilis.

4. Ang motor ay partikular na idinisenyo para sa mababang bilis ng operasyon, ganap na isinasaalang-alang ang mga kinakailangan sa paglamig ng parehong motor at compressor sa mababang bilis.

5. Lahat ng Atlas Copco VSD compressor ay sertipikado at lisensyado. Ang operasyon ng compressor ay hindi nakakaapekto sa panlabas na kagamitan, at kabaliktaran.

6. Tinitiyak ng mga reinforced na mekanikal na bahagi na ang hanay ng bilis ng pagpapatakbo ng mga pangunahing bahagi ay kinokontrol sa ibaba ng mga kritikal na antas ng vibration.

7. Tinitiyak ng high-efficiency inverter na nakapaloob sa electrical control cabinet ang matatag na operasyon ng compressor sa mga ambient temperature hanggang 50°C/122°F (standard operating temperature hanggang 40°C/104°F).

8. Walang "speed window" na nagpapataas ng pagkonsumo ng enerhiya o nakakaapekto sa net pressure stability; ang saklaw ng pagsasaayos ng rate ng daloy ng gas ng compressor ay kasing baba ng 75%.

9. Ang pagbabagu-bago ng presyon ng pipeline ay dapat panatilihin sa loob ng 0.10 bar (1.5 psi).

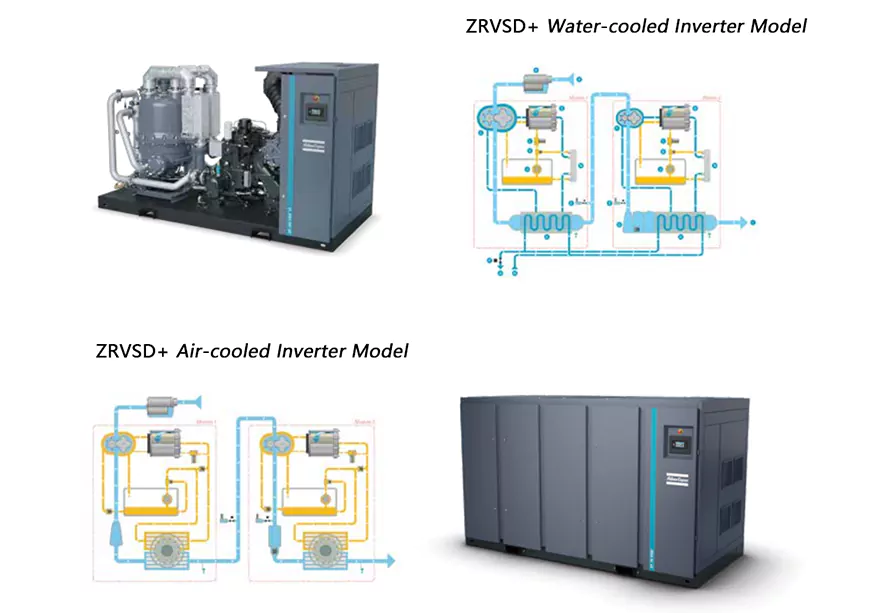

Atlas Copco ZVSD+ Dual Permanent Magnet Inverter Drive

• Ang Oil-Free Screw Air Compressor ay gumagamit ng bagong henerasyon ng napakahusay na mga ulo ng compressor upang mapabuti ang kahusayan ng compression.

• Ang bawat isa sa mga high-pressure at low-pressure compressor head ay nilagyan ng IP66 high-efficiency permanent magnet variable frequency motor (IE5), na nag-a-adjust ng bilis sa real time ayon sa mga pagbabago sa compressed air demand, nagtitipid ng enerhiya at nagpapahusay ng kahusayan.

• Maaasahang oil-lubricated bearings.

• Ang custom-designed frequency converter ng Atlas Copco ay nagbibigay-daan para sa high-flow-rate frequency adjustment sa pagitan ng 20% ​​at 100%.

• Ang compact na disenyo ay nakakatipid ng espasyo sa pag-install.
