Mobile Air Compressor na pinapagana ng diesel

Sanggunian ng Produkto

Karaniwang Saklaw ng Supply

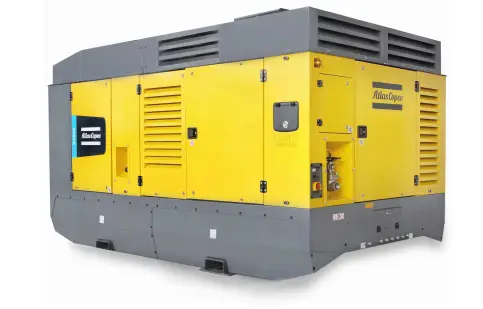

Ang Atlas Copco X1300, Y1300 at XRS 1500-20 ay pinatahimik, dalawang yugto, oil-injected screw compressor, na pinapagana ng liquidcooled, anim na silindro na Cummins diesel engine.

Ang unit ay binubuo ng dalawang high efficient compressor elements, diesel engine, cooling, air/oil separation at control system - lahat ay nakapaloob sa loob ng sound dampened power coated steel enclosure.

Ang espesyal na atensyon ay ibinibigay sa pangkalahatang kalidad ng produkto, pagiging kabaitan ng gumagamit, kadalian ng serbisyo, at matipid na operasyon upang matiyak na pinakamahusay sa klase ang halaga ng pagmamay-ari.

Mga Magagamit na Modelo

Mga tampok

• DrillAir™

• Oiltronix™ V2

• Karagdagang 3% na matitipid sa gasolina

• Bagong konsepto ng oil separator vessel

• XPR

• Dynamic na pagpapalakas ng daloy

Mga Benepisyo

• 30% na pagtaas sa bilis ng pagbabarena at sumasaklaw sa malawak na hanay ng aplikasyon sa isang solong compressor

• Mataas na pagiging maaasahan ng system, pag-iwas sa pagbuo ng tubig sa sistema ng langis ng compressor at isang pinahabang buhay ng elemento

• Walang manu-manong regulating valve o mga linya ng pressure regulate ang nag-aalis ng mga nauugnay na problema sa pagyeyelo

• Makatipid ng 1 oras para sa pagbabago ng OSE

• Mag-alok ng pinahabang hanay upang masakop ang higit pang mga application

• Mag-alok ng 10% higit pang daloy sa panahon ng pag-flush at stem refil

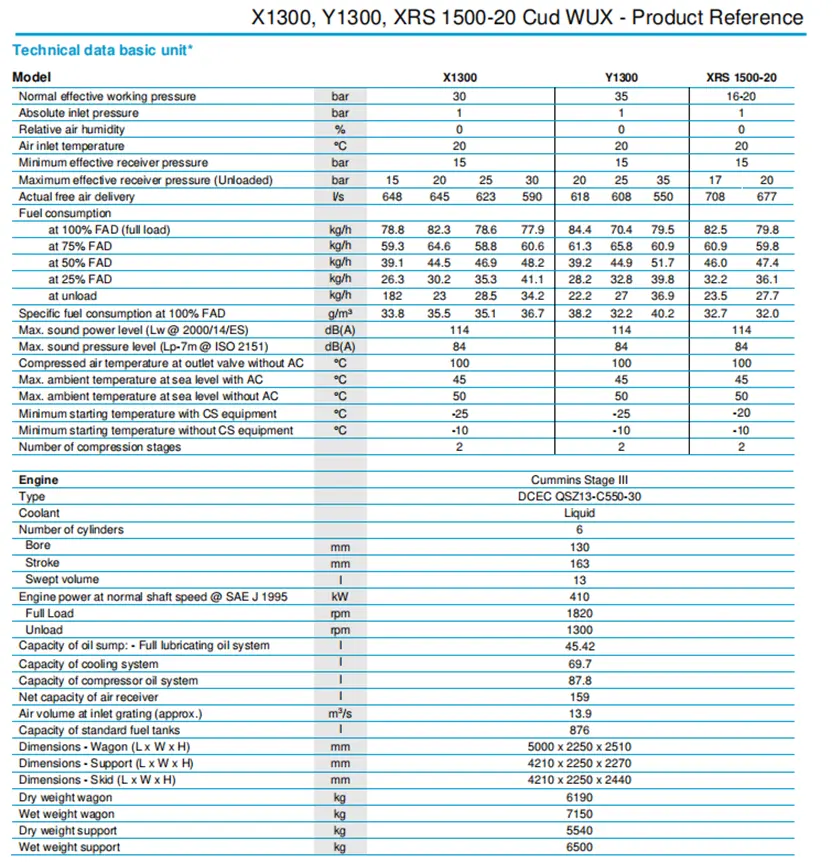

Mga Teknikal na Parameter

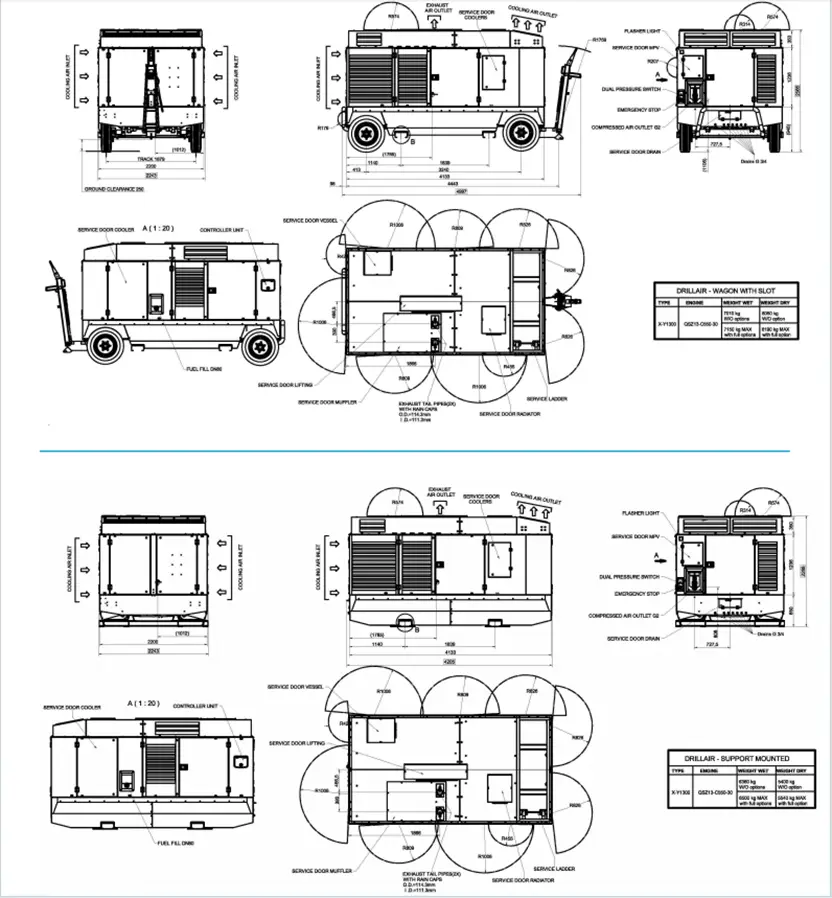

Mga pagtutukoy at sukat

Data ng Prinsipyo

Elemento ng Compressor

Ang kalidad ng isang compressor ay maaaring masukat sa pamamagitan ng pagiging maaasahan, kahusayan at tibay ng elemento ng compressor na ginamit. Sa pamamagitan ng mga dekada ng kadalubhasaan sa disenyo ng mga elemento ng compressor, ang resulta ay ang paggawa ng pinaka mahusay at maaasahang mga compressor sa merkado.

Air/Oil Separator

Ang paghihiwalay ng hangin at langis ay nakakamit sa pamamagitan ng isang centrifugal oil separator na sinamahan ng isang elemento ng filter.

Dinisenyo para sa mas mataas na maximum na working pressure, ang separator ay nilagyan ng selyadong high-pressure safety relief valve, minimum pressure valve, automatic blow-down valve, at pressure regulator.

Sistema ng Paglamig

Ang makina ay binibigyan ng liquid-cooler at intercooler at ang compressor ay binibigyan ng oil cooler. Ang sistema ng paglamig ay angkop na idinisenyo para sa tuluy-tuloy na operasyon sa mga kondisyon ng kapaligiran hanggang sa 50°C, na nakasara ang lahat ng mga pintuan ng canopy.

Compressor Regulating System

Ang sistema ng pagkontrol ng Mobile Air Compressor na pinapagana ng diesel ay binubuo ng mga air filter, isang air receiver/oil separator, elemento ng compressor, isang inlet valve assembly na may inlet valve at isang blow down valve; lahat ay kinokontrol ng isang elektronikong sistema ng regulasyon.

Ang variable na regulating system ay nagbibigay ng ganap na kontrol sa presyon at daloy ng compressor. Kinokontrol nito ang presyon ng sisidlan at daloy ng labasan sa pamamagitan ng pagsukat ng presyon ng hangin at temperatura ng hangin sa ilang mga punto at kinokontrol ang balbula ng pumapasok na hangin, bilis ng makina at balbula na humihip na tumutugma sa mga halagang sinusukat.

Ang matipid na pagkonsumo ng gasolina ay tinitiyak ng ganap na awtomatikong step-less speed regulator na umaangkop sa bilis ng engine sa air demand.

Mga Outlet ng Paglabas

Available ang compressed air mula sa 1 x G2.

makina

Cummins Diesel makina

Ang Mobile Air Compressor na pinapagana ng Diesel ay hinimok ng isang liquid-cooled, anim na silindro na Cummins QSZ13-C550-30 diesel engine. Ang kapangyarihan ng makina ay ipinapadala sa elemento ng compressor sa pamamagitan ng isang heavy-duty na pagkabit.

Sistema ng Elektrisidad

Ang X1300, Y1300 at XRS 1500-20 ay nilagyan ng 24-volt negative ground electrical system.

Instrumentasyon – XC4003

Ang XC4003 control panel ay matatagpuan sa harap ng compressor canopy.

Ang intuitive na controller ng Atlas Copco XC4003 ay madaling patakbuhin sa lahat ng mga function na maginhawa sa iyong mga kamay. Pinamamahalaan din ng controller ang operating system ng ECU ng engine, at ilang mga babala sa kaligtasan at pagsara sa iba't ibang mga parameter (nakalista sa ibaba).

Functionality ng XC4003 Controller:

• Pangunahing Screen

- Presyon ng daluyan

- Antas ng gasolina

- Oras ng Pagtakbo

- RPM

- Air Flow CFM

• Mga Pangkalahatang Setting

- DPF Stationary Regeneration

- Engine Diagnostics

- Auto Start/Load/Stop

- Mga wika

- Mga Yunit ng Sukat

• Mga sukat

- Pagkonsumo ng gasolina

- Temperatura ng Coolant ng makina

- Temperatura ng Elemento ng Compressor

- Presyon ng daluyan

- Load ng makina

- Presyon ng Langis ng Makina

- DPF Soot Load

- Temperatura ng gasolina

- Boltahe ng Baterya

- Regulatory Pressure

- Mga Oras na Na-load/Naka-unload

- Matagumpay/Hindi Matagumpay na Pagsisimula

- Mga Timer ng Serbisyo (2)

• Mga Kontrol sa Pagpapatakbo

- Preset na daloy o operating pressure

• Serbisyo

- Trending ng data

- Backup ng Proyekto

• Alarm

- Mga Aktibong Alarm

- Kasaysayan ng Log ng Kaganapan

- Kasaysayan ng Alarm Log

Mga Kagamitang Pangkaligtasan

Ang compressor ay karaniwang nilagyan ng mga aparatong pangkaligtasan para sa compressor at sa makina. Ang unit ay ganap na patayin kung:

- Masyadong mataas ang temperatura ng langis ng makina

- Masyadong mababa ang presyon ng langis ng makina

- Ang temperatura ng labasan ng naka-compress na hangin ay lumalabas sa isang tinukoy na saklaw.

- Mababang antas ng gasolina

Ang starter motor ay pinoprotektahan din laban sa labis na karga mula sa pagpapatakbo sa isang labis na panahon o kapag ang makina ay tumatakbo.

Katawan

Ang Mobile Air Compressor na pinapagana ng Diesel ay inihahatid bilang standard na may zinc coated steel canopy na may powder coat paint finish na nagbibigay ng mahusay na proteksyon sa kaagnasan.

Ang mga malalawak na pinto ay nagbibigay ng kumpletong access sa serbisyo sa lahat ng mga bahagi.

Mga Pamantayan sa Paggawa at Pangkapaligiran

Ang X1300, Y1300 at XRS 1500-20 ay ginawa alinsunod sa mahigpit na ISO 9001 na regulasyon, at sa pamamagitan ng ganap na ipinatupad na Environmental

Sistema ng Pamamahala na tumutupad sa mga kinakailangan sa ISO 14001. Ibinigay ang pansin upang matiyak ang pinakamababang negatibong epekto sa kapaligiran.

Ibinigay na Dokumentasyon

Ang yunit ay inihatid kasama ang mga sumusunod na dokumento at sertipiko:

- Listahan ng mga ekstrang bahagi para sa compressor.

- Manwal ng pagtuturo para sa parehong compressor at engine.

- Sertipiko ng pagsubok sa makina.

- Sertipiko ng sasakyang-dagat.

Saklaw ng Warranty

• Mangyaring sumangguni sa pagtatanghal ng produkto para sa impormasyon ng warranty.

• Available ang Extended Warranty Programs; mangyaring makipag-ugnayan sa iyong lokal na sales representative para sa karagdagang impormasyon.

* Tandaan: Dahil sa patuloy na pagpapabuti sa mga produkto, ang mga teknikal na detalye ay maaaring magbago nang walang paunang abiso.
