Proseso ng Gas Centrifugal Compressor

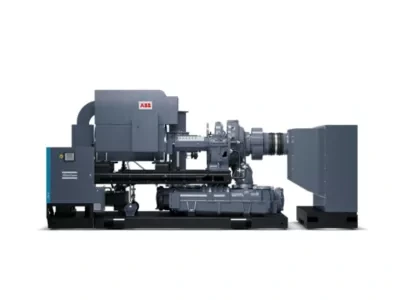

Single stage centrifugal compressor ZHL

Mga centrifugal compressor na matipid sa enerhiya hanggang sa 2 bar(g)/29 psig

Ano ang isang single-stage centrifugal air compressor?

Ang Proseso ng Gas Centrifugal Compressors ay gumagamit ng mga puwersang sentripugal upang lumikha ng daloy at presyon. Ang teknolohiyang sentripugal ay isang napakahusay na paraan upang makabuo ng naka-compress na hangin.

Ang gearbox na may pangunahing drive shaft ay hinihimok ng isang motor. Ang parehong mga gearbox at pangunahing drive shaft ay nagtutulak sa mga high-speed shaft na may isa o higit pang mga impeller. Ang mga single-stage turbo compressor ay mayroon lamang isang impeller at naghahatid ng hangin sa presyon na hanggang 2 bar(g).

Ano ang pagkakaiba sa pagitan ng single at two-stage compressor?

Ang salitang "yugto" ay tumutukoy sa bilang ng mga yugto ng compression na dinaraanan ng hangin upang maabot ang kinakailangang presyon ng hangin. Ang mga high-speed turning impeller ay lumikha ng dynamic na pressure build-up sa compressor. Ang bilang ng mga impeller at sa gayon ang mga yugto ay depende sa presyon ng labasan na kinakailangan.

Para sa mga application na nangangailangan ng 2 bar(g) o mas mababa, isang impeller o isang single-stage compressor ay sapat upang matugunan ang pangangailangan ng presyon. Sa isang dalawang yugto o (tatlong yugto) na compressor, maaaring maabot ang mas mataas na presyon.

Mga Benepisyo

Ano ang natatangi sa aming single stage turbo oil-free air compressor?

Sa disenyo ng aming ZHL, gusto naming mag-alok ng mas mahusay na solusyon sa enerhiya para sa mga application na nangangailangan ng daloy na 7000 m3/h o higit pa at presyon na hanggang 2 bar(g)/ 29 psig. Tinitiyak ng makabagong disenyo ang mahusay na paghahatid ng hangin, kahit na ang proseso ay may variable na air demand.

Higit pa rito,  ang aming mga unit ay Class 0 certified. Tinitiyak nito ang iyong proseso ng walang langis, de-kalidad na hangin.

Tinitiyak ng kakaibang double seal na disenyo ang iyong proseso ng paggawa ng kalidad ng hangin. Salamat sa mga oil at air seal, walang lubrication oil ang hindi makapasok sa mga impeller, na nagreresulta sa oil-free, Class 0 na certified air delivery.

Isang napapanatiling proseso ng produksyon

Hanggang 80% ng kabuuang gastos sa ikot ng buhay ay napupunta sa paggamit nito ng enerhiya. Ang pagdidisenyo ng aming Proseso na Gas Centrifugal Compressors upang maging kasing episyente sa enerhiya hangga't maaari kaya hindi lamang nakikinabang sa planeta kundi nagiging isang return on investment para sa iyo. Ang pagtiyak na ang iyong pag-install ng compressed air ay kasing-episyente sa enerhiya hangga't maaari, ay isang mahusay na paraan upang gawing mas sustainable ang iyong proseso ng produksyon.

Ang pagpapanatili ay nasa core ng aming proseso ng disenyo:

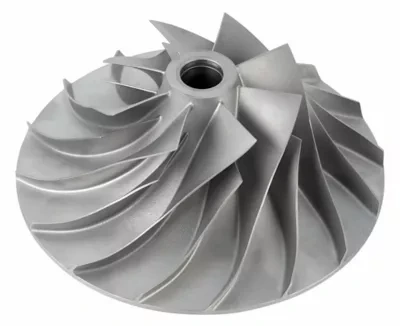

•Sa aming dedikadong backward leaning na disenyo ng impeller, ang turbo compressor ay nasusulit ang bawat power at pressure na variant. Ginagawang posible ng iba't ibang uri ng impeller na sukatin ang tamang turbo compressor para sa malawak na hanay ng mga aplikasyon. Gaano man kaiba ang mga operating point, sa aming malaking pagpili ng mga uri ng impeller naiintindihan namin ang sining ng pag-optimize ng pagganap para sa iyong partikular na pangangailangan.

• Ang aming mga ZHL turbo compressor ay hinihimok ng isang malawak na hanay ng mga napakahusay na motor. Ang mga variant ng mababang boltahe (hanggang 560kW) ay binibigyan ng built-in na YD-starter. Iba't ibang pagpipilian ng motor, parehong air- at water-cooled ay available.

• Ang mga inlet guide vane ay isang mahusay na paraan upang ayusin ang daloy ng daloy kapag nakikitungo sa pabagu-bagong air demand.  Ang adjustable na inlet guide vanes ay nakakatipid ng hanggang 9% na enerhiya kumpara sa paggamit ng inlet valve. Ang mga inlet guide vane ay kinokontrol ng isang servo-motor-based actuator, isang cost-efficient at maaasahang paraan upang makontrol ang daloy ng rate sa mga variable na hinihingi ng hangin sa buong turndown range ng compressor.

• Pinagsasama ng aming mga after-cooler ang pagiging compactness na may mababang approach na temperatura at kaunting pagbaba ng presyon upang ma-maximize ang pangkalahatang kahusayan sa enerhiya.

Patungo sa isang carbon neutral na proseso ng produksyon

Sa itaas ng energy-efficient core design, ang aming single-stage turbo compressor ay maaaring pagsamahin sa isang energy recovery unit at isang central at/o unit controller para mas mabawasan ang carbon footprint ng iyong proseso ng produksyon:

•Ang isang operating compressor ay hindi maaaring hindi gumagawa ng init. Ang pagdaragdag ng isang Energy Recovery unit ay makakatulong sa iyong mabawi ang hanggang 94% ng compression heat. Kung walang pagbawi ng enerhiya, ang init na iyon ay nawawala sa atmospera sa pamamagitan ng sistema ng paglamig at radiation. Gumagamit ang aming energy recovery unit ng compression heat para magpainit ng tubig. Maaaring gamitin ang maligamgam na tubig na ito para sa mga layuning pangkalinisan, at pagpainit ng espasyo, o maaaring gamitin muli sa ibang lugar sa iyong proseso.

•Ang karaniwang turndown optimizing algorithm ng aming Elektronikon® unit controller ay patuloy na nagma-maximize sa turndown range ng unit. Nililimitahan nito ang blow-off at pinapabuti ang kahusayan ng enerhiya sa ilalim ng lahat ng mga kondisyon ng operating.

• Ang ZHL Process Gas Centrifugal Compressors ay madaling ipares sa aming Optimizer 4.0 central controller. Tinitiyak ng isang sentral na controller na nahahati nang tama ang operasyon sa maraming compressor, na humahantong sa mas kaunting pagkasira, higit pang mga opsyon sa kontrol at mas kaunting pagkonsumo ng enerhiya.

Teknikal na pagtutukoy
