Pinalamig na Air Dryer

Ilarawan：Atlas Copco F6-400 Refrigerated Dryer

Gumagamit ang Atlas Copco F-type na refrigerated air dryer ng three-in-one na heat exchanger na pinagsasama ang mga air/air, air/refrigerant, at water separator. Ito ay epektibong nag-aalis ng likidong tubig na pinaghihiwalay pagkatapos ng paglamig at paunang pinapalamig ang naka-compress na hangin, na nagpapataas ng kahusayan sa pagpapalitan ng init.

Bakit Kailangan ang Dry Compressed Air?

Ang naka-compress na hangin ay nagsisilbi sa maraming iba't ibang larangan ng industriya. Kailangan itong malinis at tuyo sa lahat ng dako, sa bawat sandali. Ang hilaw na naka-compress na hangin ay may solid, likido at gas na mga dumi. Ang mga sangkap na ito ay maaaring makapinsala sa iyong air system at mga natapos na produkto. Ang kahalumigmigan ay isang mahalagang bahagi ng hindi ginagamot na hangin. Maaari itong magdulot ng mga isyu tulad ng kalawang ng pipeline, maagang pagkasira ng mga pneumatic tool at pagkasira ng produkto.

1. Pag-iwas sa mga Panganib ng Kahalumigmigan

Kapag ang hangin sa paligid natin ay na-compress, ang konsentrasyon ng singaw ng tubig at mga particle sa loob nito ay tumataas nang husto. Halimbawa, ang panloob na nakapaligid na hangin ay pinipiga sa 7bar (e)/100 psig, pinapataas ang nilalaman ng singaw o halumigmig ng humigit-kumulang 8 beses, at pagkatapos ay pinalamig upang bumuo ng likidong tubig. Ang dami ng tubig ay depende sa partikular na aplikasyon. Ang naka-compress na hangin ay maaaring aktwal na maglaman ng tatlong anyo ng tubig: likidong tubig, tubig na ambon (fog) at singaw (gas). Samakatuwid, napakahalaga na epektibong alisin ang kahalumigmigan mula sa naka-compress na hangin.

2. Maaaring Magdulot ng Kahalumigmigan sa Hangin

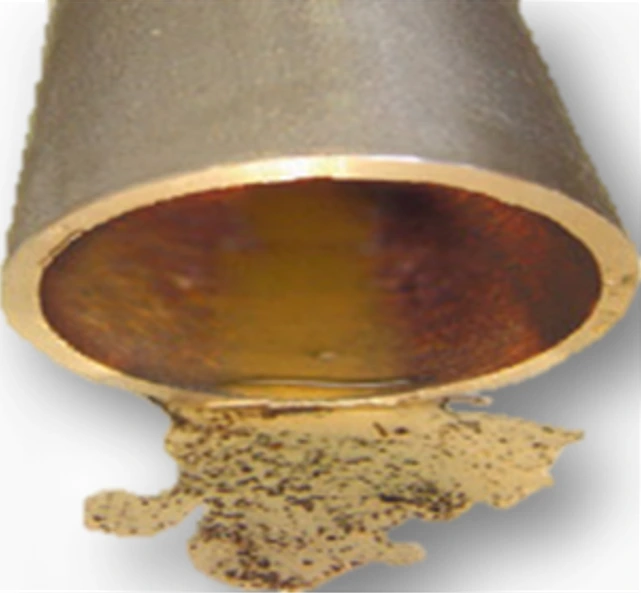

− Kaagnasan ng mga compressed air pipe.

− Pinsala at malfunction ng pneumatic equipment.

− Kaagnasan ng tubo, na humahantong sa paglabas ng compressed air.

- Ang hindi magandang kalidad ng patong ay humahantong sa isang pagkasira sa proseso ng pag-spray ng electrostatic.

- Nabawasan ang kalidad ng huling produkto.

3. Prinsipyo ng Dehydration ng Mga Pinalamig na Dryer

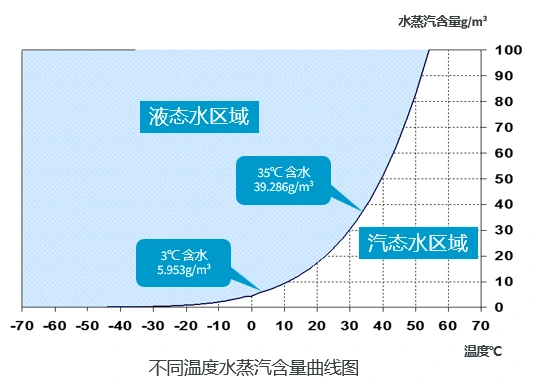

Ipinapakita ng figure ang hangin na nagtataglay ng iba't ibang dami ng singaw ng tubig sa iba't ibang temperatura. Lumalamig ang hangin, at bumaba rin ang antas ng singaw ng tubig nito. Ang curve ay may mga punto na nagmamarka ng saturated water vapor level. Ang temperatura para sa bawat isa sa mga puntong ito ay ang dew point. Ang mas mababang punto ng hamog ay nangangahulugan ng mas kaunting singaw ng tubig sa naka-compress na hangin. Ginagamit ng mga Pinalamig na Air Dryer ang pisikal na panuntunang ito. Hinahayaan nila ang naka-compress na hangin na magpalit ng init gamit ang nagpapalamig. Ang pagkilos na ito ay nagpapababa sa temperatura ng naka-compress na hangin. Ang singaw ng tubig ng pinalamig na hangin ay nagiging likidong tubig. Ang likidong ito ay inaalis sa system. Halimbawa, ang saturated water vapor content ng compressed air sa 35℃ ay 39.286 g/m³. Pagkatapos ng pagpapalitan ng init sa nagpapalamig at paglamig sa 3 ℃, ang saturated water vapor content ay 5.953g /m³. Ang pagkakaiba ng 33.333g /m³ ay nagpapahiwatig ng dami ng tubig na inalis pagkatapos ng paglamig at pag-dehydration ng freeze dryer. Ibig sabihin, pagkatapos na dumaan ang compressed air sa freeze dryer, humigit-kumulang 85% ng moisture ang naaalis, na tinitiyak na ang pagpapatuyo ng compressed air ay nakakatugon sa mga kinakailangan sa proseso ng produksyon.

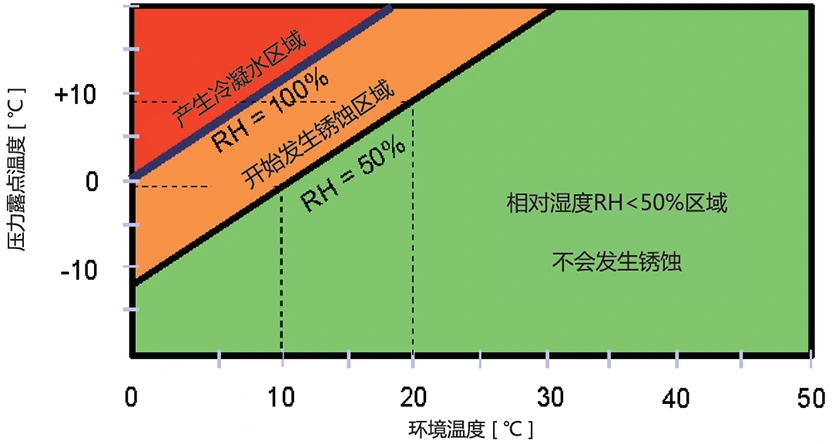

Ang karagdagang pagsusuri ay nagpapakita na ang paglamig ng naka-compress na hangin ay ginagawa lamang ang singaw ng tubig sa likidong tubig. Pagkatapos ay hinahati nito ang likidong tubig mula sa naka-compress na hangin. Ang mahinang drainage ay nagbibigay-daan sa likidong tubig na dumaloy pabalik sa mga tubo sa ibaba ng agos na may naka-compress na hangin. Ang nais na resulta ng paghihiwalay ng tubig ay hindi maaabot sa ganitong paraan. Ang condensed compressed air ay may 100% relative humidity. Kailangang tumaas ang temperatura ng hangin upang mapababa ang halumigmig na ito. Kung wala ang pagtaas ng temperatura na iyon, ang singaw ng tubig sa naka-compress na hangin ay kakainin pa rin sa mga tubo at mga tool na pinapagana ng hangin. Bumababa ang relatibong halumigmig ng naka-compress na hangin kapag pinainit. Ang cooled, condensed at dewatered compressed air ay nangangailangan ng pagtaas ng temperatura. Nagdadala ito ng halumigmig sa ilalim ng 50%.

Gumagamit ang Atlas Copco F-type na refrigerated air dryer ng three-in-one na heat exchanger na pinagsasama ang mga air/air, air/refrigerant, at water separator. Ito ay epektibong nag-aalis ng likidong tubig na pinaghihiwalay pagkatapos ng paglamig at paunang pinapalamig ang naka-compress na hangin, na nagpapataas ng kahusayan sa pagpapalitan ng init. Kasabay nito, pinapainit nito ang dehydrated compressed air sa temperatura na 10°C na mas mababa kaysa sa temperatura ng pumapasok, na tinitiyak na ang relatibong halumigmig ng naka-compress na hangin pagkatapos ng paggamot ay mas mababa sa 50%, na pinipigilan ang kaagnasan at nakakamit ang tunay na epekto ng dehydration ng isang pinalamig na air dryer.

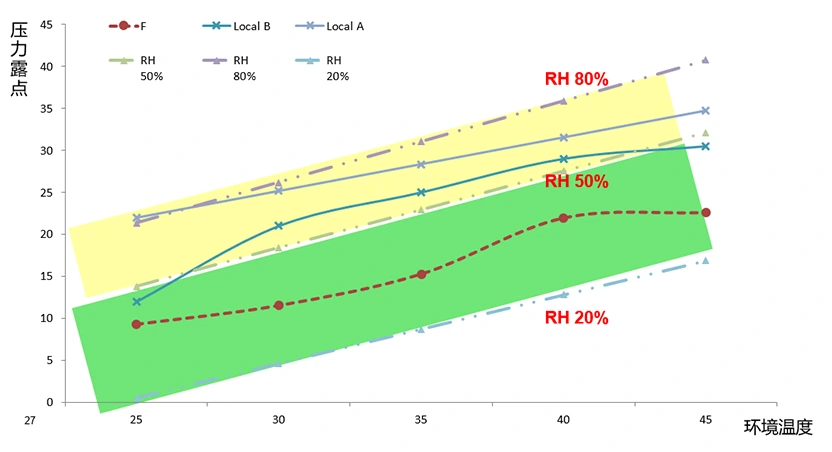

Gaya ng ipinapakita sa sinusukat na data sa ibaba, na may compressed air inlet pressure na 7 Bar, isang inlet na temperatura na 35°C, isang pressure dew point na 7°C, at isang huling exhaust temperature na 25°C, ang relatibong halumigmig ng hangin ay 30%, na epektibong pumipigil sa kaagnasan ng mga pipeline at kagamitan na gumagamit ng hangin.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335, at F400)

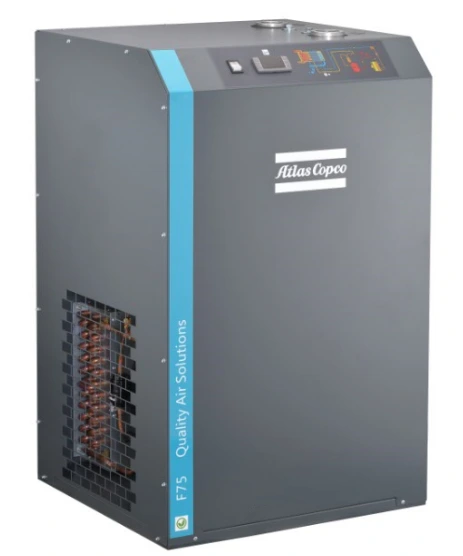

Karaniwang Saklaw ng Supply: Ang F6-400 ay isang air-cooled refrigerated compressed air dryer. Kasama sa dryer unit ang lahat ng panloob na piping, fitting, at electrical system. Binubuo ito ng direct-drive, high-performance na refrigeration compressor, isang ganap na nakapaloob na air-cooled na motor, at lubrication, cooling, at conditioning system.

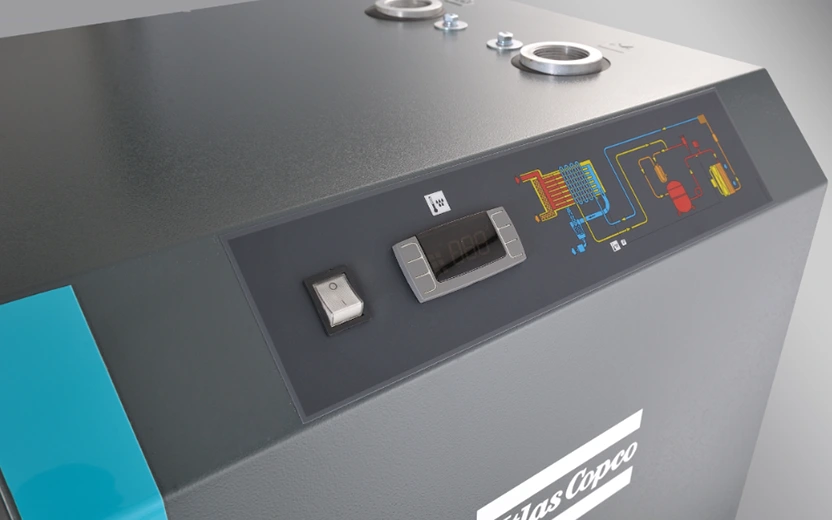

Ang dryer ay nakalagay sa isang soundproof na enclosure. Nagtatampok ang front panel ng computer control module na may start/stop button at dew point display.

Idinisenyo para sa Extreme Operating Conditions

Ang F6-400 ay idinisenyo para sa tuluy-tuloy na operasyon sa ilalim ng pinakamatinding kondisyon. Ang lahat ng umiikot na bahagi ay ganap na nakapaloob, na pumipigil sa kontaminasyon at tinitiyak ang pangmatagalan, maaasahang operasyon. Ang sistema ng paglamig ng dryer ay partikular na idinisenyo upang gumana nang maayos sa mga ambient na temperatura hanggang 45°C/113°F.

Paglalarawan ng Bahagi:

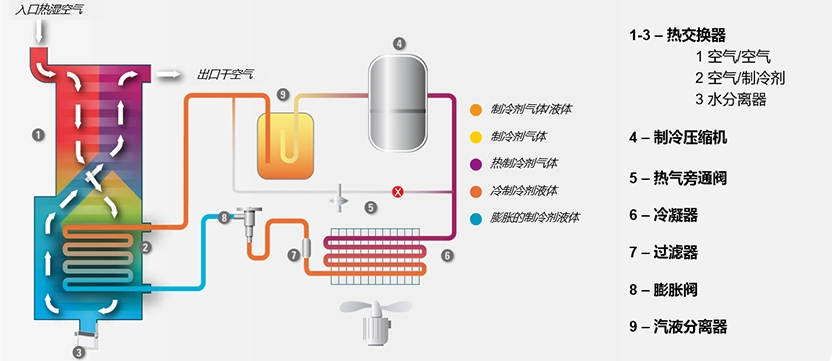

Atlas Copco Refrigerated Dryer Schematic Diagram
